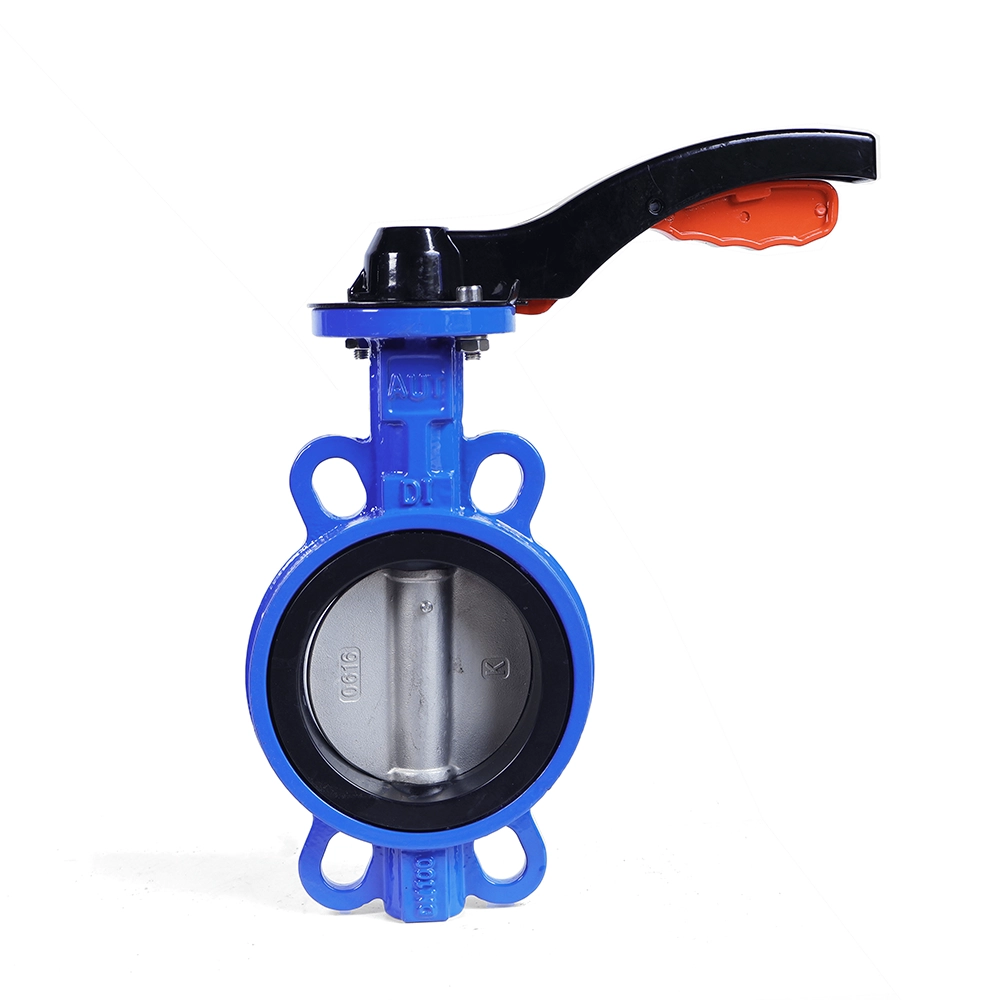

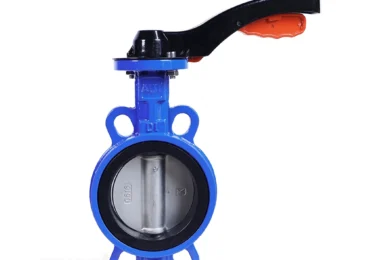

VAN BƯỚM TAY GẠT AUT

– Là loại van dễ sử dụng, bảo dưỡng, lắp đặt
– Giá thành rẻ
– Thiết kế đẹp, với màu xanh đặc trưng
– Vật liệu chế tạo:

Thân van và tay gạt được làm từ gang GG25
Trục (ty van) được làm từ thép không gỉ X12Cr13 (1.4005) – SS416
Gioăng được làm từ thép với tấm crom
Miếng đệm và vòng O làm từ EPDM
Khóa (chốt chính) làm từ thép
Hộp bánh răng làm từ gang cầu hoặc gang xám
Lá van (hay còn gọi là đĩa van, cửa cổng xả) làm từ thép không gỉ, được làm kín bằng đường viền (liner) làm từ cao su EPDM/NBR có độ đàn hồi tốt, giúp chống rò rỉ nước tối ưu trong quá trình van hoạt động

– Được sơn phủ bảo vệ cả mặt trong và ngoài bằng lớp Epoxy dày
– DN từ 50-300 mm
– Áp lực hoạt động: PN16
– Áp lực thực nghiệm đối với:

Thân van: 24 bar
Chân đế (điểm đặt – seat): 17.6 bar

– Đạt chuẩn Anh quốc (BS- British Standard)
– Ứng dụng:
Thích hợp cho dòng nước bẩn như nước thải, nước sông
Các loại chất lỏng trung tính, dầu và khí…

Thông Số Kỹ Thuật:
– Nhiệt độ hoạt động: -10^oC đến +80^oC
– Đường kính xả DN: 300 mm
– Kích thước van (AxBxC): 400*242*76.9 mm
Trong đó: A là chiều cao từ tay gạt tới tâm cổng xả; B là chiều cao từ tâm cổng xả đến chân van; C là chiều rộng van
– Đường kính bích: D = 460 mm
– Số lỗ bích: 4 lỗ
– Đường kính lỗ bích: 26 mm
– Trọng lượng van: 47.5 kg
– Áp lực hoạt động max: PN 16 kgf/cm2
– Áp lực thực nghiệm đối với thân van: 24 bar
– Áp lực thực nghiệm đối với chân đế (seat): 17.6 bar
